16X2 字符单色液晶屏 | STN+ 灰色显示屏，侧面白色背光 5.0V-Arduino

16X2 字符单色液晶屏 | STN+ 灰色显示屏，侧面白色背光 5.0V-Arduino

▶ 型号: HTM1602-10-11W-A5P

▶ 类型：标准COB字符液晶模组
▶ 显示内容：16x2字符

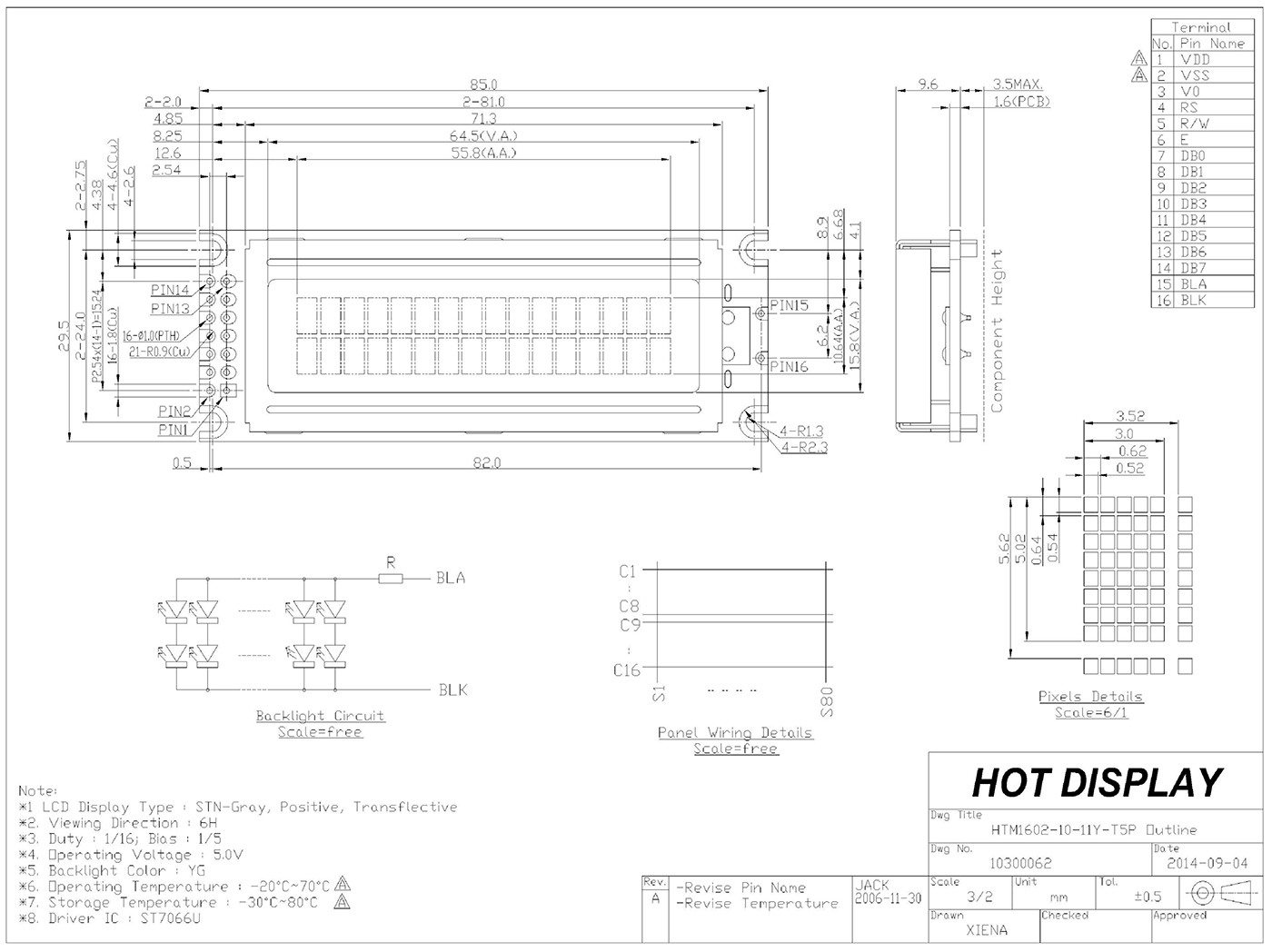

▶ 外形尺寸(mm) ：85.0x29.5x13.1
▶ VA窗口尺寸(mm)：64.5x15.8
▶ AA尺寸(mm) ：55.8x10.64
▶ 点间距mm：0.62x0.64
▶ 产品应用：工业控制
▶ 视角：6H
▶ 背光类型：白光
▶ 连接方式PIN数：16PIN
▶ 接口方式：MCU
▶ 特殊说明：抗静电ESD 8KV
▶ 工作温度：-20~70℃
▶ 供电电压：5.0V
▶ 驱动芯片：ST7066U

产品咨询数据下载索取Demo Code
- 运输
- 付款
- 税款
- 保证
- 退回
- 停产
运输

国内快递我司与顺丰有合作,国外和DHL进行合作,您可以我们联系咨询运费以及重量得到最新的报价。

付款

不支持线上付款，可通过对公账户转账,若开增值税票请联系我司销售人员获取对公账户.

税款

此网站出售的所有产品都不含税,若需要增值税票请与我司销售人员联系线下购买。

保证

此网站出售的所有产品质保一年,若因客户使用不当造成的损坏免费维修,收取材料成本费用。

退回

质保期内的产品可退回维修或换新, 退回前请先与我司销售人员联系确认退货原因后再退回。

停产

我们承诺长期生产此网站销售的所有产品,若IC或面板停产,将尽量使用兼容物料替换。

上一个 返回 下一个

HTM1602-10-11W-A5P | HTM1602-10-11W-A5P 16X2 字符单色液晶屏 | STN+ 灰色显示屏，侧面白色背光 5.0V-Arduino

HTM1602-10-11W-A5P 是一款 2x16 字符玻璃芯片 LCD，具有侧面白色背光。该显示器非常适合可见性至关重要的应用，例如工业环境或弱光条件下。 STN 正灰色显示屏在环境光或背光下可见，6:00 最佳视角确保从各个角度都可以轻松阅读显示屏。该产品符合ROHS标准，并经过多项质量测试，达到或超过质量标准。 8 位并行数据通信使该 LCD 具有高性能和低功耗，因为它只需要 5V 的电源电压。该 2 行、16 个字符显示屏具有内置字体表，使其易于启动。该显示器与许多开发板兼容，包括 Arduino。

连接器定制：轻松修改显示器上的任何连接器以满足您的应用程序的要求。我们的工程师能够对排针、盒装接头、直角接头以及您的显示器可能需要的任何其他连接器进行焊接。

PCB修改：从 PCB 的形状、尺寸、引脚排列和元件布局等多种更改中进行选择，使其完美适合您的应用。

背光颜色定制：模组背光有多种组合可选不带背光或带黄绿色 / 蓝色 / 白色 / 琥珀色 / 红色 / RGB背光选择达48种效果，可点开定制页面参考。

字库定制：提供多种字体库，包括英语/日语、西欧、东欧、斯堪的纳维亚欧洲、西里尔语（俄语）、希伯来语/阿拉伯语等。

线缆定制:调整电缆的长度、位置和引脚排列或添加其他连接器。获得经过精确设计的电缆解决方案，使您的连接变得精简且安全。

项目名称	规格参数	单元
型号名称	HTM1602-10-11W-A5P
字符显示行	16字 × 2行	dots
模组尺寸	85.0（W） × 29.5（H） × 13.1 （D）mm	mm
可视(VA)区域	64.5（W） × 15.8（H）	mm
有效区域(AA)	55.8（W） × 10.64（H）mm	mm
点(像素)大小	0.52 × 0.54mm	mm
点(像素)间距	0.62（W） × 0.64（H）mm	mm
驱动芯片	ST7066U driver
/应用电压	5.0V	V
背光	白色背光
模式	STN+
驱动方式	1/16 duty cycle
类型	字符模组
特性	半透反射
