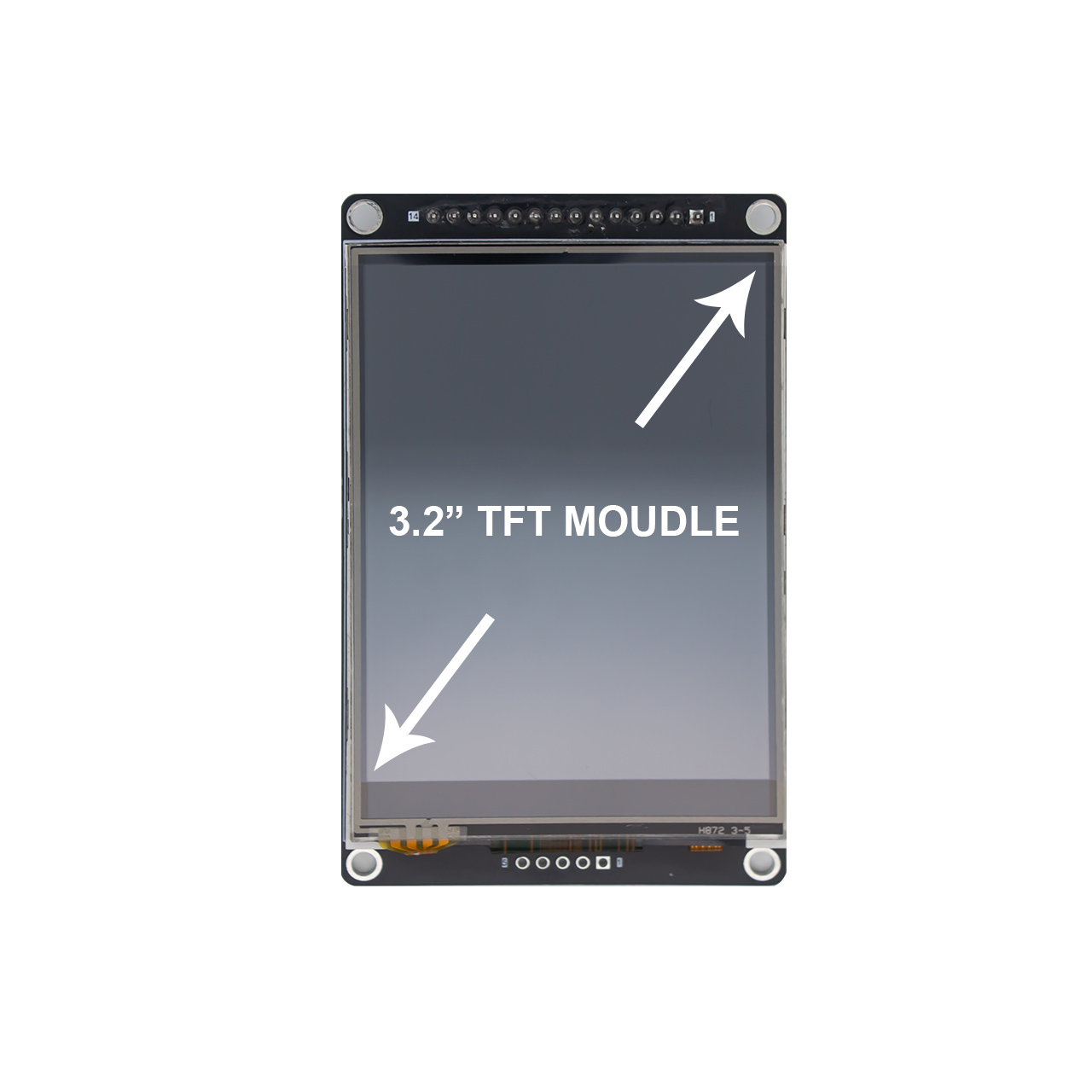

  • 3.2 寸 TFT LCD 模块 | MCU 接口，带 ST7789 驱动 IC 电阻触摸

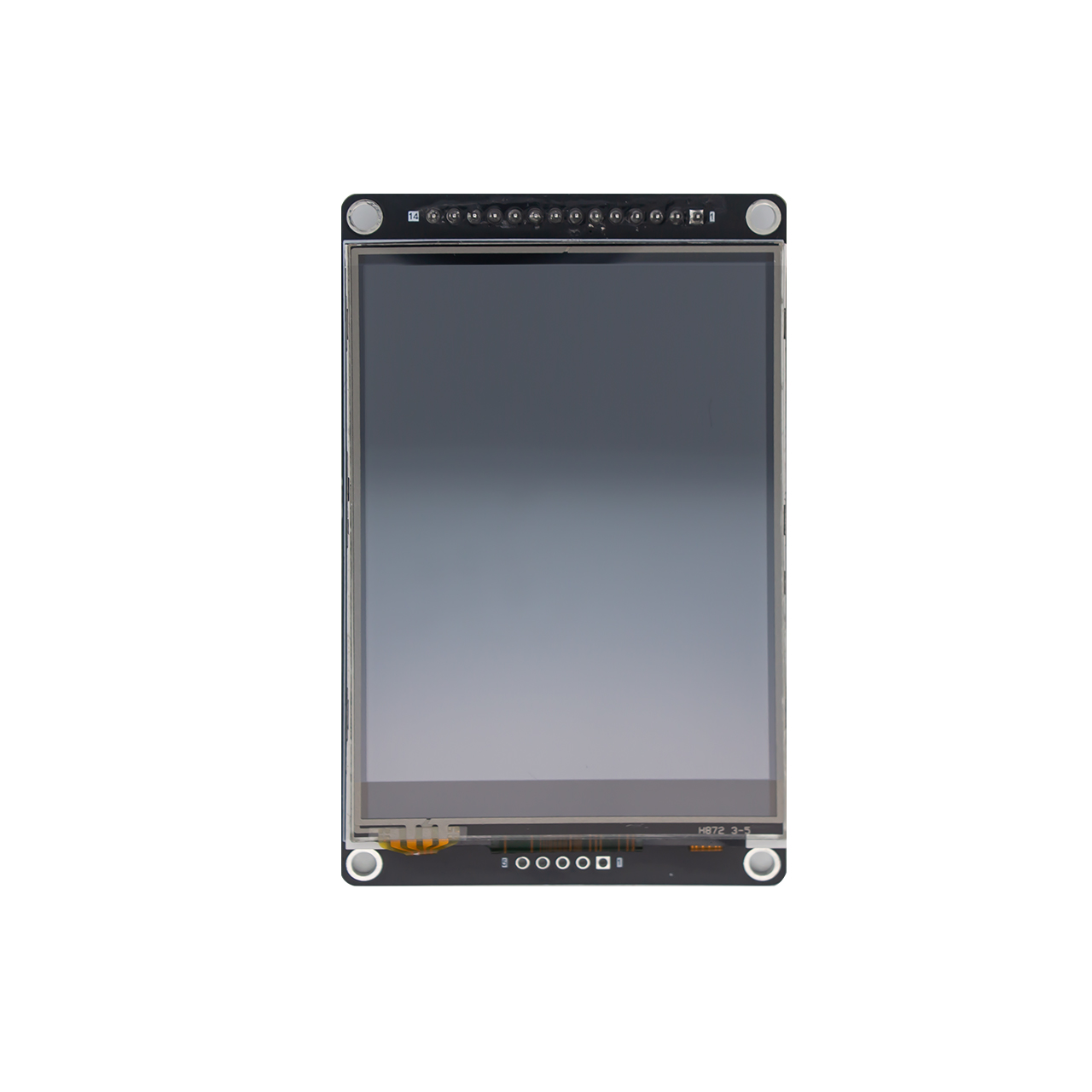

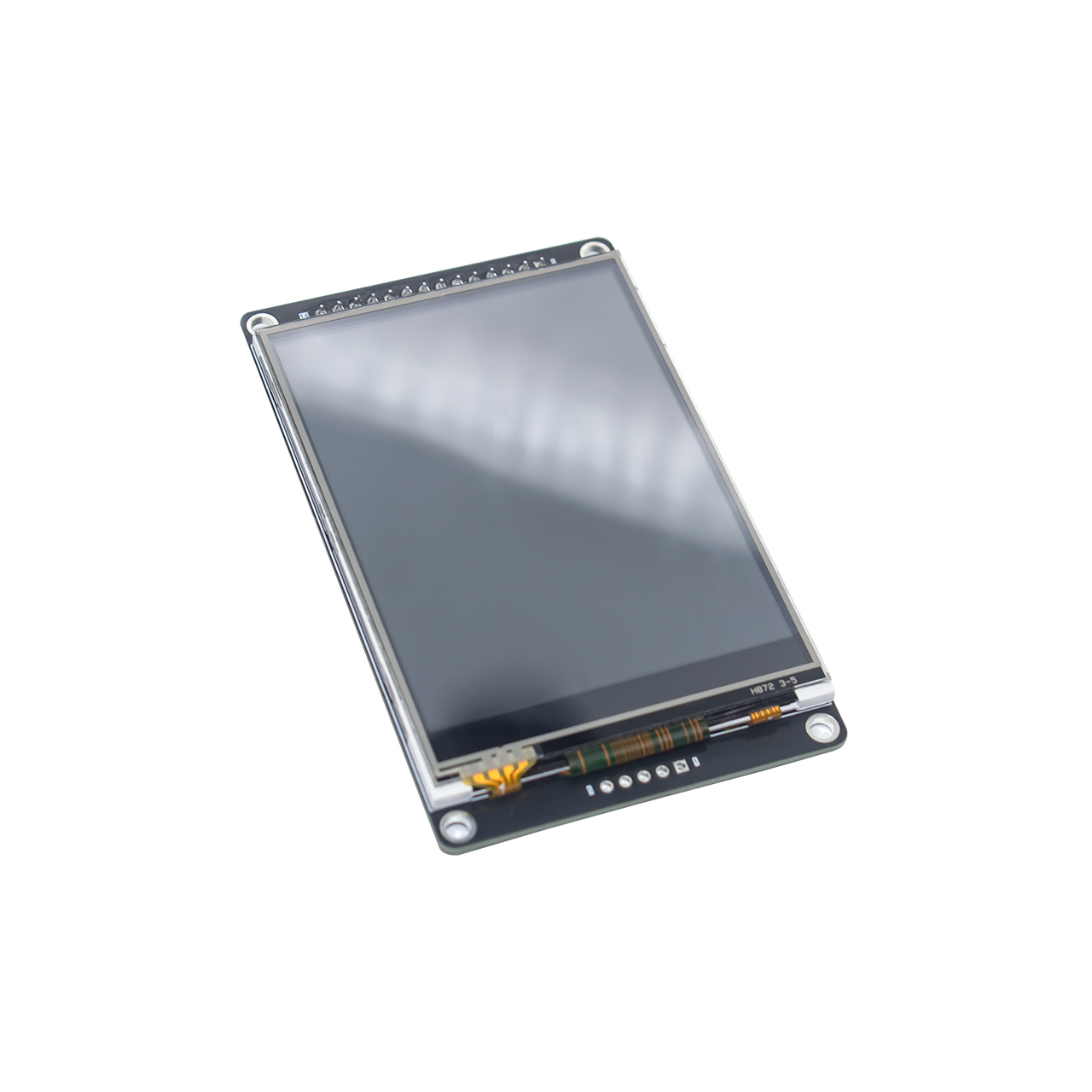

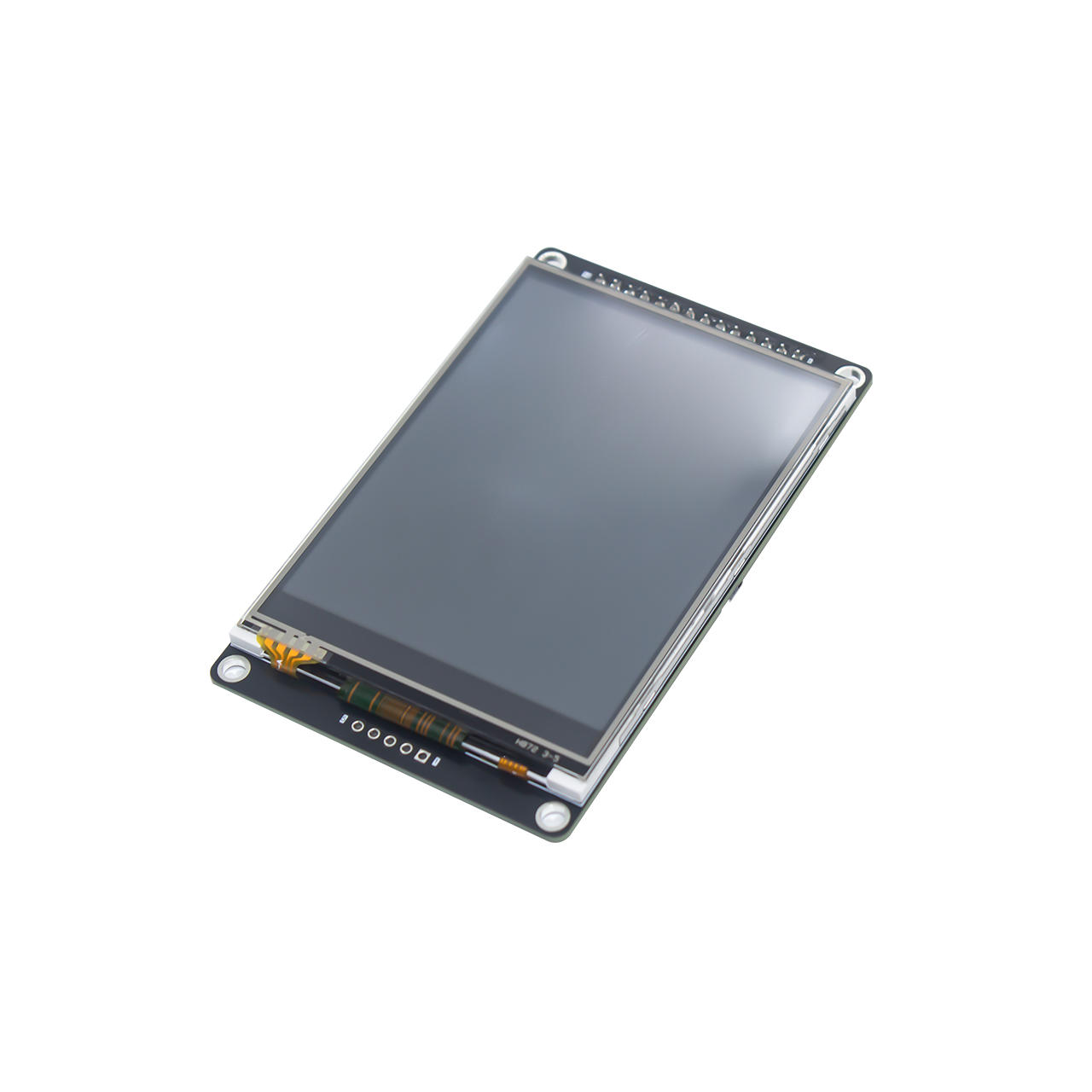

    这是一个3.2英寸的TFT LCD显示屏模组，显示屏部分分辨率为240x320，亮度为450cd/m2，高分辨率结合均匀适中的亮度，呈给观赏者告高质画面。IPS的观赏视角，不管你从哪个方向，都能清晰地阅读显示内容。配置的ST7789确保运行流畅，宽电压支持轻松适配主流MCU平台，结合-30℃至+80℃的宽温工作能力，使其在工业控制、便携设备乃至户外显示场景中游刃有余。

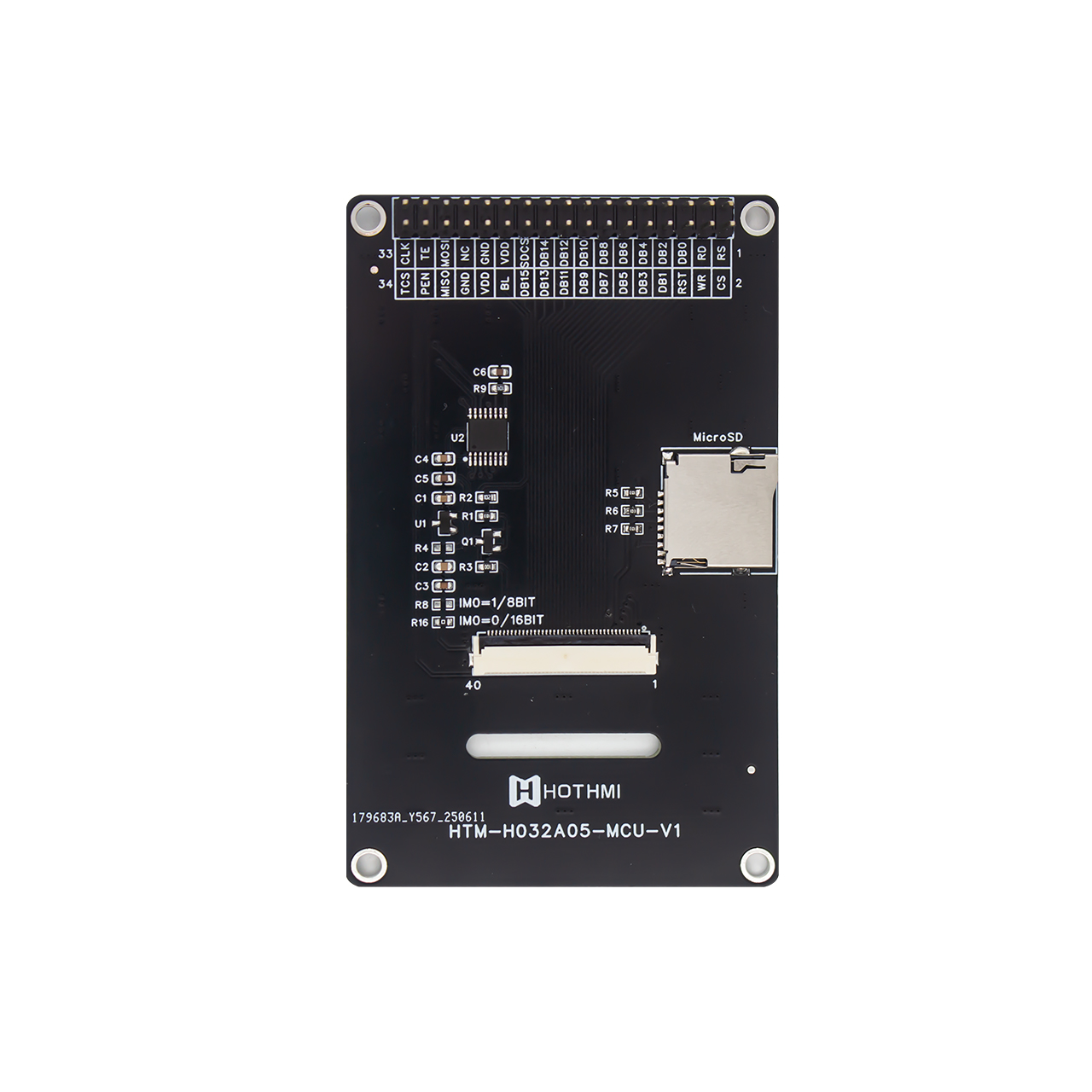

    纤薄的机身上带有金属PIN针，这种设计对比焊接或软排线连接的优势很明显：即插即用避免焊接失误，反复拔插也不易损坏，特别适合需要频繁更换显示模块的开发场景。纤薄机身与稳固连接，带给用户可靠稳定的体验。另外，我们再开发板上设计了4个定位孔，使用螺丝即可将模组固定到产品上，为用户提供了稳定可靠的组装模式。驱动板上带又与TFT显示屏相互适应的连接器，用户可以方便准确地实现显示屏与驱动板的反复拆卸和组装，灵活可控。


    如果MCU的接口不是你的最佳选择，我们提供了相同系列的SPI接口版本，  工程师们还可以单独选择这个模组对应的带有FPC排线的TFT 显示屏自行开发适合的驱动板，TFT-H032A05QVIST6N40。相同尺寸的产品系列还包括3.2寸电阻触控显示屏 TFT-H032A3QVTST3R40。 我们提供定制化服务，用户可以自行定制盖板、定制化FPC排线、定制触摸方案、定制通讯接口、以及表面处理的方式（AG/AR/AF)。多种方案可供选择。我们所有的产品均符合ROHS标准。

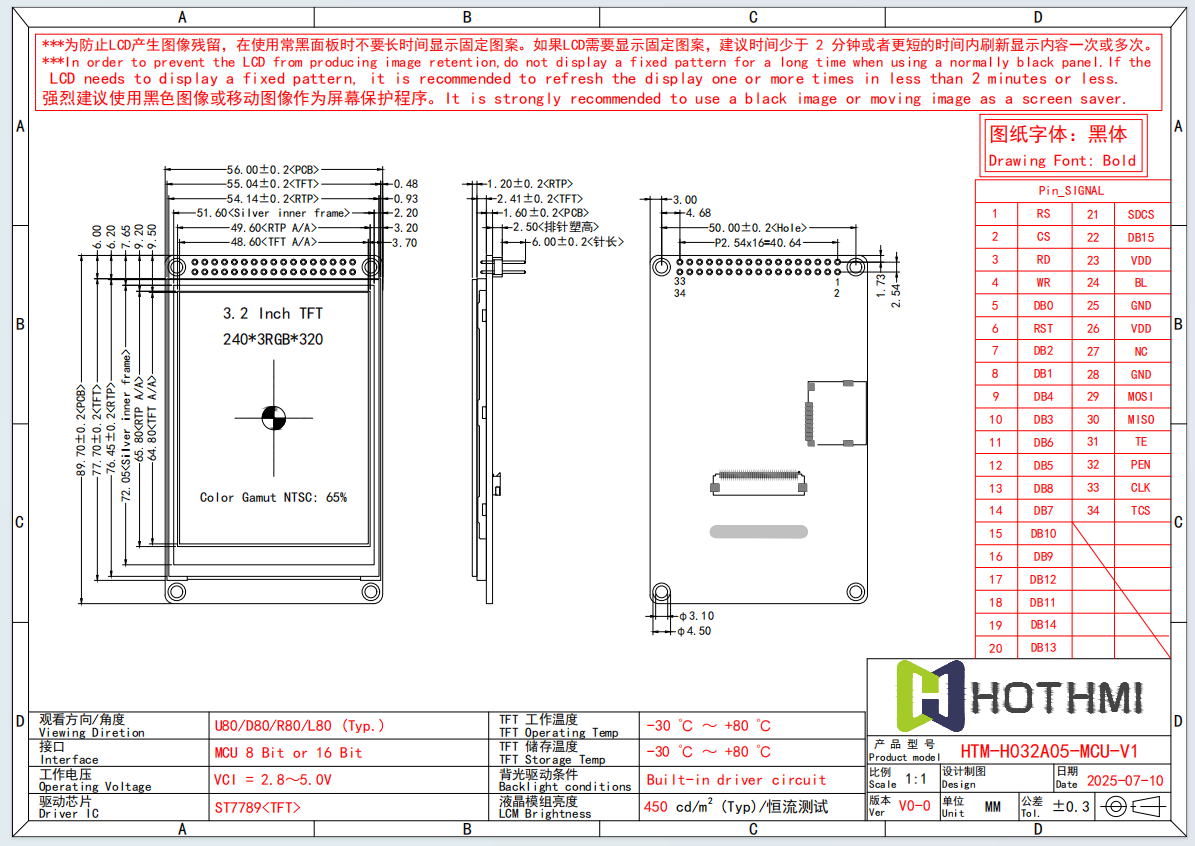

  • 产品规格书 - 液晶模块,控制器,连接器↓

    文件名称 更新日期 大小
    HTM-H032A05-MCU-V1 2025-07-24 96.47KB

  • 定制排线/FPC：根据您的需求，调整电缆的长度、位置和引脚排列，或者添加其他连接器。获得经过精确设计的电缆解决方案，使您的连接更加精简且安全。

    触摸屏附加组件：通过电容式或电阻式触摸屏技术提升您的用户体验。我们可以调整触摸屏的玻璃厚度或形状，以确保完美适配您的设计。

    界面定制：从多种界面选项中选择，或者与我们的专家交流，选择最适合您项目的界面选项。我们可以将 HI、USB、SPI、VGA 等接口整合到您的显示器中，以实现您的设计目标。

    盖板玻璃：为您的显示器配备定制切割的盖板玻璃，以提高耐久性。可以选择各种厚度的盖板玻璃，并进行光学粘合，以防止湿气和碎屑。



  • 参数

    参数描述

    单位

    TFT 系列

    HTM-H032A05-MCU-V1


    对角线尺寸

    3.2”

    Inch

    分辨率

    240x320

    Dot

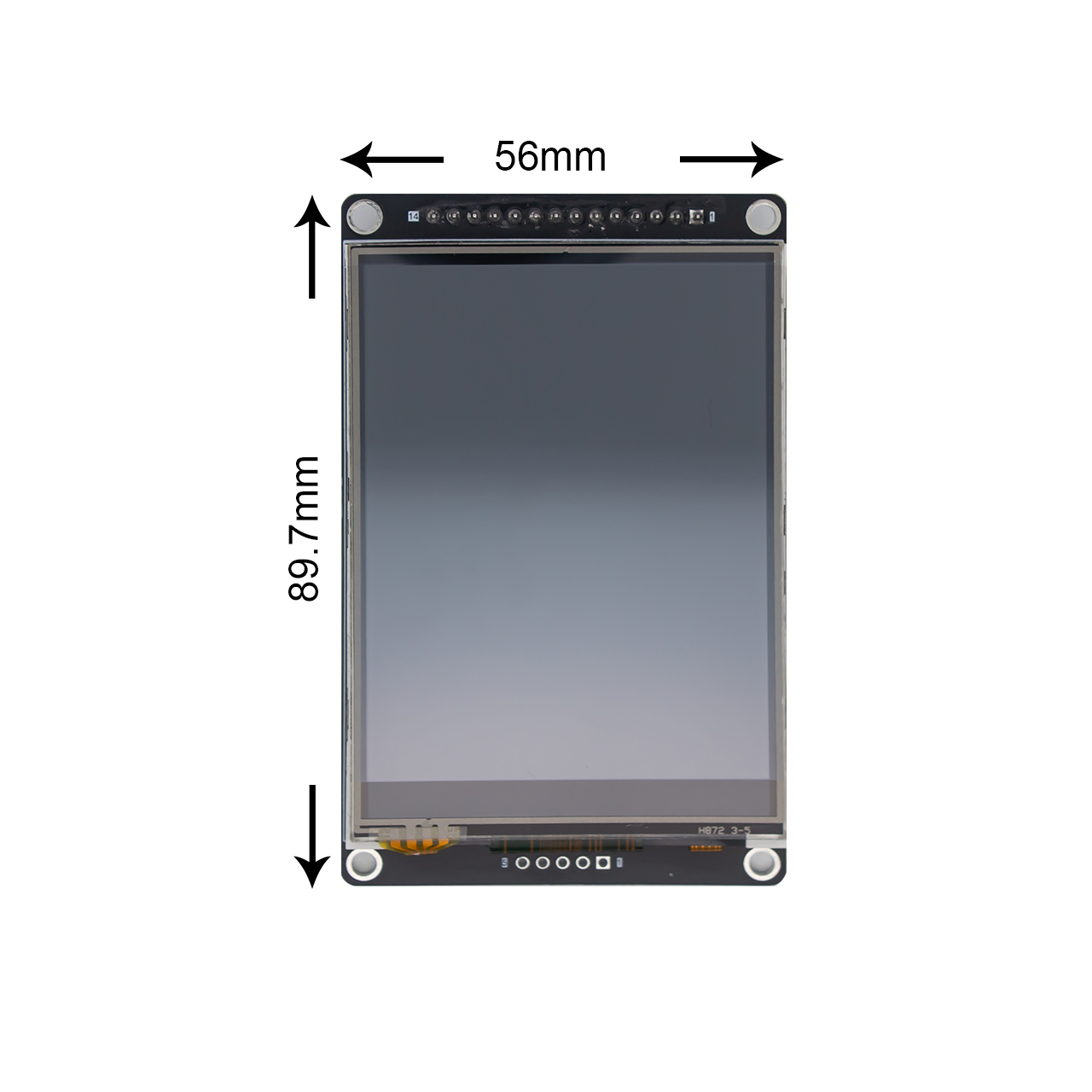

    外形尺寸

    56.0x89.70x13.71

    mm

    有效区域 (AA)

    48.6x64.8

    mm

    LCD 类型

    3.2寸TFT 模组

    mm

    显示视角

    IPS全视角


    长宽比

    2：3


    背光类型

    LED 白色


    TFT 驱动 IC

    ST7789


    亮度

    405cd/M2

    cd/m2

    工作温度

    -30~80℃

    ℃

    存储温度

    -30~80℃

    ℃
