电容式触摸显示屏简介
2024-05-29
281
2024-05-29
281
电容式触摸屏被人们广泛使用是因其能提供良好的人机界面，它不仅拥有流畅的操作性能，使用寿命也长。随着电容式触摸屏工艺不断的进步推成出新，并将成本控制在合理的状态下，渐渐取代了电阻式触摸屏。
电容式触摸屏的结构
电容触摸屏的结构组成主要包括以下几个部分，每个部分都有其特定的功能，协同工作以实现触摸检测和响应：
1. 保护玻璃层：通常由强化玻璃（如大猩猩玻璃）制成。提供机械保护，防止划伤和破损，同时确保良好的光学透明性。
2. 导电层（感应层）：透明的导电材料，如氧化铟锡（ITO），有时也使用其他透明导电膜。形成电容感应网络，能够检测触摸时电容的变化。
3. 绝缘层：透明绝缘材料，如聚酯薄膜或氧化硅层。隔离导电层与电子控制电路，防止短路，并保持触摸屏的电气特性。
4. 基板层：通常是玻璃或塑料基板。提供结构支持和稳定性，使触摸屏能够牢固地安装在设备上。
5. 电极层：由导电材料（如银纳米线、铜纳米线等）构成的电极。形成电容感应的电极网格，参与形成和检测电容变化。
6. 控制器芯片：通常位于触摸屏的边缘或背面。负责处理从导电层和电极层收集到的电容变化信号，计算出触摸位置，并将数据传输给设备的主处理器。
7. 封装层：各种封装材料，如粘合剂或封装胶。将各层材料牢固地粘合在一起，防止灰尘和湿气进入触摸屏内部，保证触摸屏的耐用性和可靠性。

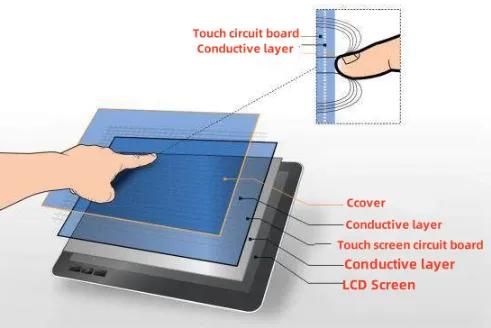

（图1电容式触摸屏结构）
层次排列结构
电容触摸屏的各层通常按以下顺序排列：
1. 最外层：保护玻璃层
2. 导电层：ITO或其他透明导电膜
3. 绝缘层：透明绝缘材料
4. 电极层：导电电极
5. 基板层：玻璃或塑料基板
通过这种层次结构，各部分能够协同工作，实现电容触摸屏的功能。触摸时，手指改变了导电层和电极层之间的电容值，控制器芯片检测到这些变化后，计算出触摸位置，并将其转换为具体的触摸坐标，再传输给设备进行响应。
这种复杂的结构设计，使电容触摸屏能够实现高灵敏度、多点触控和高耐用性，广泛应用于各种电子设备中。
电容式触摸屏的工作原理

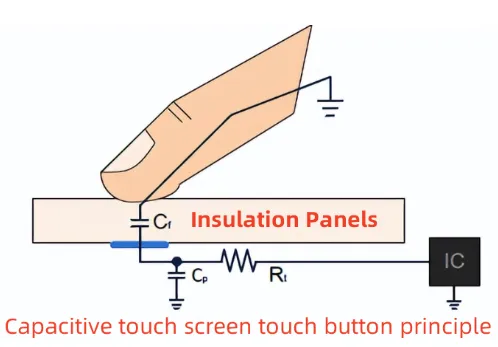

电容屏通过任何一种持有电荷的物体，包括人体的皮肤工作。 （人体所带的电荷）电容式触摸屏是由诸如合金或是銦錫氧化物（ITO）这样的材料构成，电荷存储在一根根比头发还要细的微型静电网中。 当手指点击屏幕，会从接触点吸收小量电流，造成角落电极的压降，利用感应人体微弱电流的方式来达到触控的目的。如图2.
（图2）
电容式触摸屏的四角镀上导交流电场。最外层是电电极，在导电层形成一个低压高频者和工作面形成一个耦15wm 厚的透明氧化铁层，作为保沪层。当用户触摸电容屏时，用户手合电容，有部分高频电流从手指流频电流的对称性。由于向人体，破坏了从四角电极流出的高从四角电极流入手指的高频电流与手指触点到四角电极的距离成反比，所以可以从四角电极流出电极的变化量的比值计算出触摸点的坐标值。

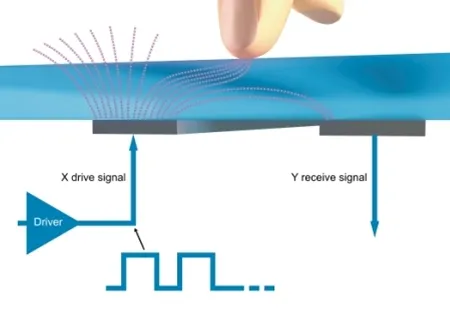

电容屏要实现多点触控，靠的就是增加互电容的电极，简单地说，就是将屏幕分块，在每一个区域里设置一组互电容模块都是独立工作，所以电容屏就可以独立检测到各区域的触控情况，进行处理后，能够简单地实现多点触控。如图3.
（图3）
