3.2寸 2X16 字符 COG 液晶屏 | STN- 显示屏| 侧面白色背光 | 蓝底白字 | ST7032D | 5V

3.2寸 2X16 字符 COG 液晶屏 | STN- 显示屏| 侧面白色背光 | 蓝底白字 | ST7032D | 5V | Arduino

▶ 型号: HTG1602D-25W-A5P

▶ 类型：COG字符模块
▶ 显示像素：16x2

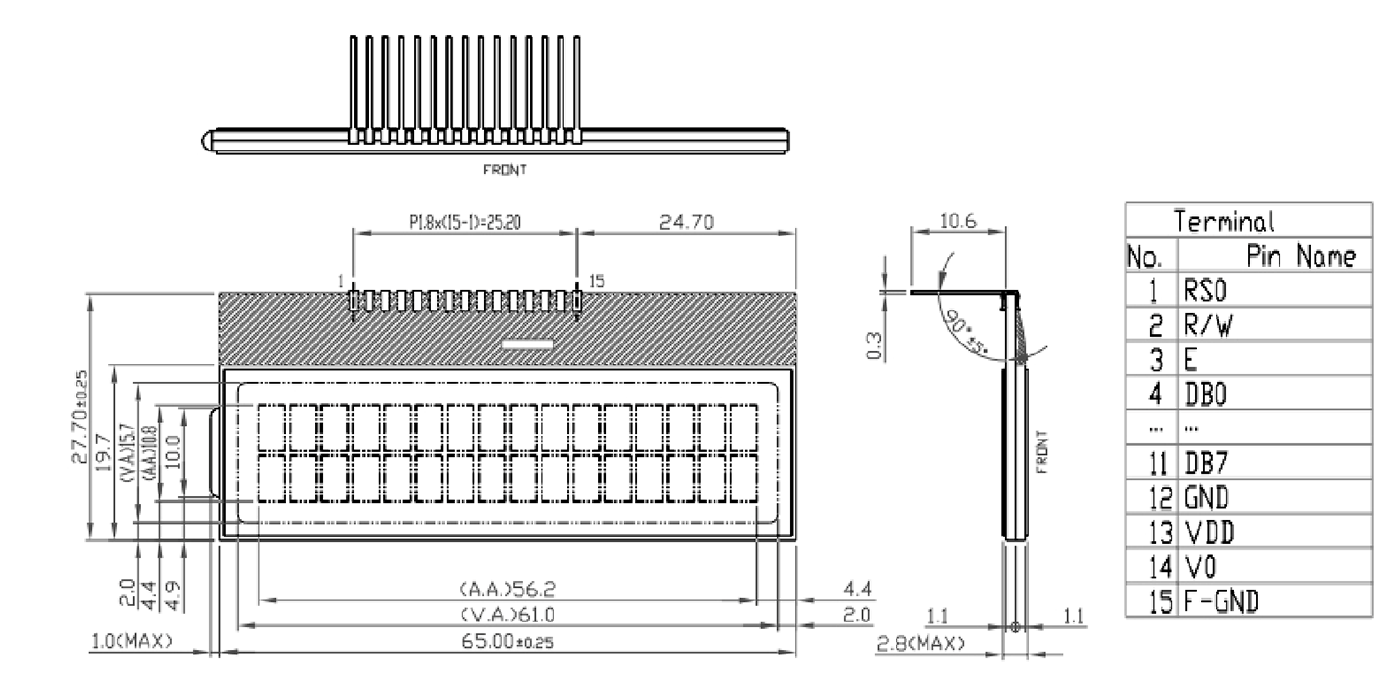

▶ 外形尺寸(mm) ：65.0x27.7x2.8
▶ VA尺寸(mm)：61.0x15.7
▶ AA尺寸(mm) ：56.2x10.8
▶ 点间距(mm) ：0.65x0.60
▶ 应用：网络电话
▶ 视角：6H
▶ 背光/亮度：白色
▶ 引脚：FPC-15PIN
▶ 接口方式：MCU
▶ 特殊说明：抗静电ESD 8KV
▶ 工作温度：-20~70℃
▶ 供电电压：5.0V
▶ 驱动芯片：ST7032D

产品咨询数据下载索取Demo Code
- 运输
- 付款
- 税款
- 保证
- 退回
- 停产
运输

国内快递我司与顺丰有合作,国外和DHL进行合作,您可以我们联系咨询运费以及重量得到最新的报价。

付款

不支持线上付款，可通过对公账户转账,若开增值税票请联系我司销售人员获取对公账户.

税款

此网站出售的所有产品都不含税,若需要增值税票请与我司销售人员联系线下购买。

保证

此网站出售的所有产品质保一年,若因客户使用不当造成的损坏免费维修,收取材料成本费用。

退回

质保期内的产品可退回维修或换新, 退回前请先与我司销售人员联系确认退货原因后再退回。

停产

我们承诺长期生产此网站销售的所有产品,若IC或面板停产,将尽量使用兼容物料替换。

上一个 返回 下一个

3.2寸 2X16 字符 COG 液晶屏 | STN- 显示屏| 侧面白色背光 | 蓝底白字 | ST7032D | 5V | Arduino

3.2寸 2X16 字符 COG 液晶屏，这款 16x2 字符玻璃上芯片 (COG) LCD 在黄绿色背景上显示深色像素。这款半透反射式 STN 正片 LCD 在环境光或背光下可见。在环境光中，由于偏光片的反射作用，可以将图像反射给观赏者，在黑暗环境中，可以在背光的作用下，使显示屏的内容清晰可见。作为 COG 显示器，没有 PCB，控制器/驱动器直接粘合到显示器的玻璃上。液晶显示器提供从 -20 到 70 摄氏度的宽工作温度范围。这款内置 ST7032D 控制器。显示器具有 6:00 最佳视图、4 位/8 位并行接口、在 5.0V 电源电压下运行并符合 RoHS 标准。

定制LCD尺寸：结合产品结构，确定所需的LCD尺寸、屏幕类型等。开模制造，根据设计，制造LCD的模具，这个过程需要精密的制造技术和设备。支持定制396*345mm以内尺寸。

定制点阵数和显示图标内容：支持定制640*320点阵以内的显示内容，图标样式可根据客户需求进行定制。

背光颜色和结构定制：模组背光有多种组合可选不带背光或带黄绿色 / 蓝色 / 白色 / 琥珀色 / 红色 / RGB背光选择达48种效果，可点开定制页面参考。

定制接口：提供多种接口选择，SPI \ I8080 \ I2C 等。

驱动板定制:支持调整驱动板大小、元器件排序、接口类型等。

项目	规格内容	单位
型号	HTG1602D-25W-A5P
字 × 行	16字× 2行	dots
尺寸	65.0x 27.7 x 2.8 (MAX)	mm
可视(VA)区域	61.0 x 15.7	mm
有效(AA)区域	56.2 x 10.8	mm
点(像素)间距	0.65 x 0.6	mm
IC	ST7032D
电源电压	5V	V
背光	白
模式	STN(-)
驱动方式(Duty)	1/2 duty cycle
类型	字符COG
特性	全透偏光片
