  • HTM-H080D13-HI-A01G | 8.0英寸TFT LCD显示模块 | 1024x768 HI TFT模块

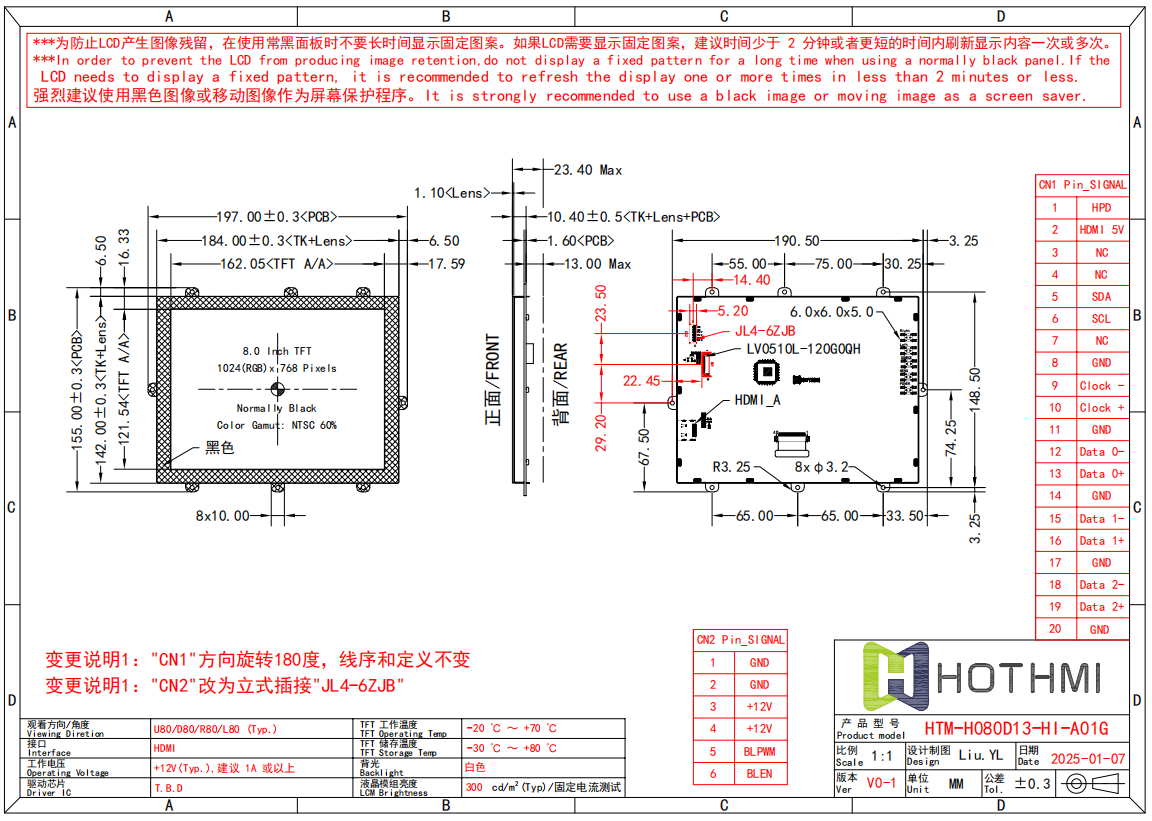

    HTM-H080D13-HI-A01G是一款8英寸TFT液晶显示模组,采用常黑面板设计,分辨率为1024(RGB)×768像素,支持NTSC 60%色域,亮度达到300 cd/m²。该模组工作电压为+12V(典型值),建议电源电流不低于1A,可在-20℃至+70℃环境温度下稳定运行,储存温度范围覆盖-30℃至+80℃。产品配备白色背光系统,并通过固定电流测试确保显示一致性。


    接口配置方面,CN1接口集成HMI信号引脚,包含HPD、HMI 5V、GND、Clock±、SDA/SCL等信号线,支持标准HMI通信协议;CN2接口采用立式插接型号JL4-6ZJB,专用于电源与背光控制,包含+12V供电、BLPWM背光调频及BLEN背光使能功能。值得注意的是,CN1接口在最新版本中调整为180度旋转安装,线序与定义保持不变,以满足不同场景的布线需求。


    物理结构设计精密,主体尺寸为197.00±0.3mm(PCB长度),搭配184.00±0.3mm(TK+透镜组件),整体厚度控制在23.40mm以内。模组背面布局紧凑,关键部件如驱动芯片LV0510L-120G0QH与连接器均通过严格公差控制(±0.3mm),确保装配可靠性。此外,产品提供多语言操作提示,包括电源、菜单、信号源等按键功能标识。




  • 产品规格书 - 液晶模块,控制器,连接器↓

    文件名称 更新日期 大小
    规格图 2025-05-15 111.11KB
  • 定制排线/FPC根据您的需求,调整电缆的长度、位置和引脚排列,或者添加其他连接器。获得经过精确设计的电缆解决方案,使您的连接更加精简且安全。

    触摸屏附加组件:通过电容式或电阻式触摸屏技术提升您的用户体验。我们可以调整触摸屏的玻璃厚度或形状,以确保完美适配您的设计。

    界面定制:从多种界面选项中选择,或者与我们的专家交流,选择最适合您项目的界面选项。我们可以将 HI、USB、SPI、VGA 等接口整合到您的显示器中,以实现您的设计目标。

    盖板玻璃:为您的显示器配备定制切割的盖板玻璃,以提高耐久性。可以选择各种厚度的盖板玻璃,并进行光学粘合,以防止湿气和碎屑。


  • 参数

    参数描述

    单位

    TFT 系列

    HTM-H080D13-HI-A01G


    对角线尺寸

    8.0”

    Inch

    分辨率

    1024x768

    Dot

    外形尺寸

    197.0x155.0x23.4

    mm

    有效区域 (AA)

    162.05x121.54

    mm

    LCD 类型

    8.0英寸TFT模块

    mm

    显示视角

    IPS全视角


    长宽比

    3:2


    背光类型

    LED 白色


    TFT 驱动 IC

    -


    亮度

    300cd/M2

    cd/m2

    工作温度

    -20~70℃

    存储温度

    -30~80℃
