液晶显示屏的基本结构

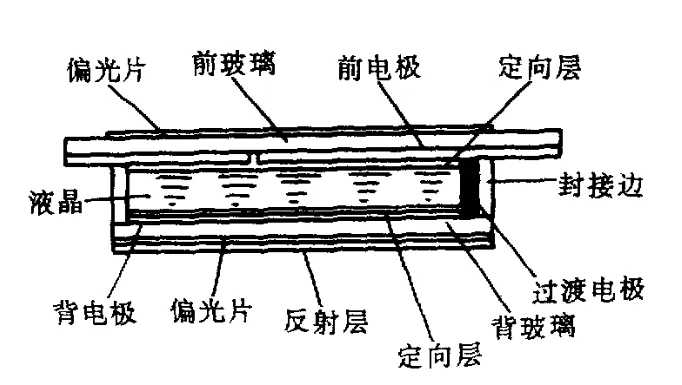

液晶显示器件从结构上说，属于平板显示器件，其基本结构呈平板型。所有液晶显示器件都可以看作由两片光刻有透明导电电极的基板，中间夹有一个液晶层，封接成一个扁平盒构成。如果需要偏光片，则将偏光片贴在导电玻璃的外表面上。典型的TN 型液晶显示器件主要由偏光片、前玻璃、封接边、背玻璃等大部件构成，如图一所示。


（图一）

两片光刻透明导电极图形的平板玻璃相对放置在一起，其间相距为6~7um。四周用环氧胶密封，一侧封接边上留有一个开口，该开口称为液晶注入口，液晶材料即是通过该注入口在真空条件下注人的。注人后，用树脂将开口密封好，再在此液晶盒前、后表面呈正交地贴上前、后偏光片即完成了一个完整的液晶显示器件。

液晶显示器件有3大基本部件，即玻璃基板、液晶材料、偏光片。下面简单介绍这3大基本部件的使用。

1)玻璃基板

玻璃基板是一种表面极其平整的浮法生产的薄玻璃片。在表面蒸镀一层氧化氧化铟（In2O3）,或二氧化锡（SnO2）,透明导电层，即ITO膜层。经光刻加工制成透明导电图形。这些图形由像素图形和外引线图形组成。因此，外引线不能进行传统的锡焊，只能通过导电橡胶条或导电胶带等进行连接。如果划伤、割断或腐蚀，就会造成器件报废。

2)液晶材料

液晶材料是液晶显示器件的主体，不同器件使用的液晶材料不同。液晶材料大都是由几种乃至几十种单体液晶材料混合而成的，每种材料都有自己固定的清亮点和结晶点T。因此要求液晶显示器件必须使用和保存在一定的温度范围内。如果使用和保存的温度过低，结晶会破坏液晶显示器件的定向层;而温度过高，液晶就会失去液晶态，也就失去了液晶显示器件的功能。

3)偏光片

偏光片又称为偏振片，由塑料薄膜材料制成。上面涂有一层光学压敏胶，可以贴在液晶盒的表面，前偏光片表面还有一层保护膜，使用时应该揭去。偏光片怕高温、高湿，在高温高湿条件下会发生退偏振或起泡。
