LCD和CTP接口介绍-RGB接口

将 MCU（微控制器单元）或 MPU（微处理器单元）或 CPU（中央处理器）与 LCD 连接有多种方法，RGB接口是其中的一种。

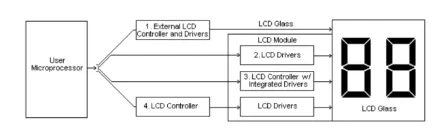

图1 MCU与LCD的连接

LCD不能用DC（直流电）驱动，必须用AC（交流电）驱动，并且总电流必须为零。否则，液晶材料迟早会被损坏。

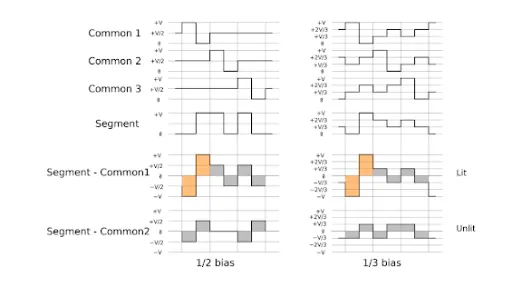

图2 LCD驱动波形

驱动器 IC 有两种类型：通用驱动器和分段驱动器。通用驱动器输出信号以创建行或行数。段驱动器输出必要的信号来创建字符或列。

控制器IC从MPU接收以ASCII或JIS代码写入的数据，并将该数据存储在RAM中。然后，该数据被转换为串行字符模式并传输至 LCD 驱动器 IC。

驱动器/控制器 IC 可能是图形模块中最常见的。该 IC 从 MPU 接收数据并将其存储在 RAM 中。此外，它还直接从 MPU 接受公共驱动程序和段驱动程序的命令。

RGB接口常用于控制大型高分辨率液晶显示器。它包括6/16/18位数据（如R0、R1、、、、G0、G1、、、B0、B1、、、、）、VSYNC（垂直同步）、HSYNC（水平同步）。

优点是R、G、B数据直接写入LCD，无需GRAM，速度快。通常用于大型高分辨率液晶显示器。

缺点是控制LCD比较复杂，比MCU接口需要更多的数据线。

应用：中型 TFT（3.5” 至 8”）

RGB接口包括24位、18位、16位

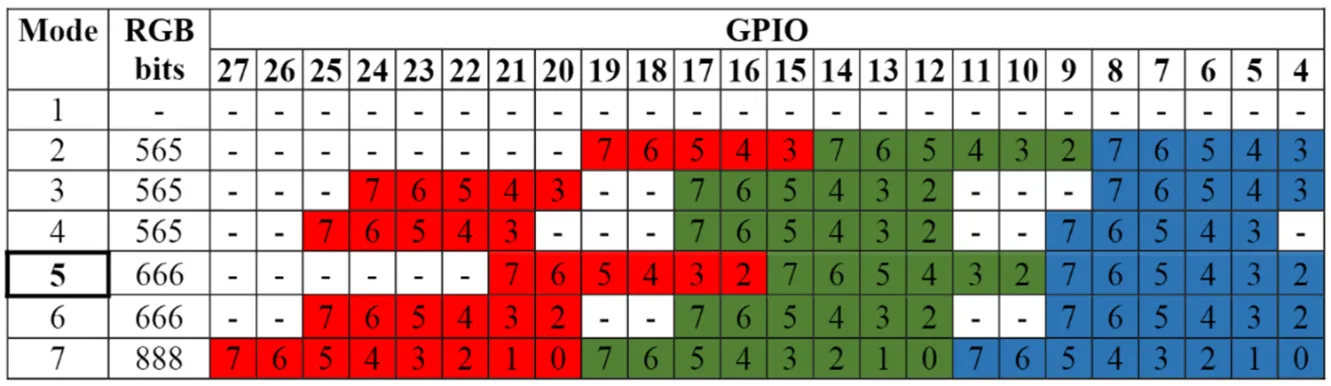

图 7 RGB 接口

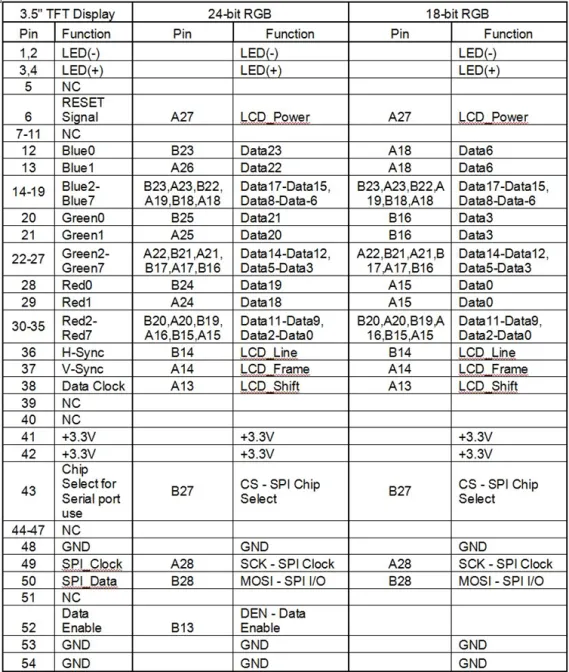

图 8 24 位和 18 位 RGB 接口示例
