液晶显示屏和PCB板之间的链接方式有哪几种？

液晶显示屏自身是一种被动性产品，它需要电源以及信号源的指导才能按要求显示相应的内容，这些电源和信号源来自外界，那么如何将液晶显示屏连接到PCB板使之按指令显示呢？在Hot Display，有三种方式：金属PIN针焊接法、斑马条、设置限位孔+卡口方式。

金属PIN针焊接法：

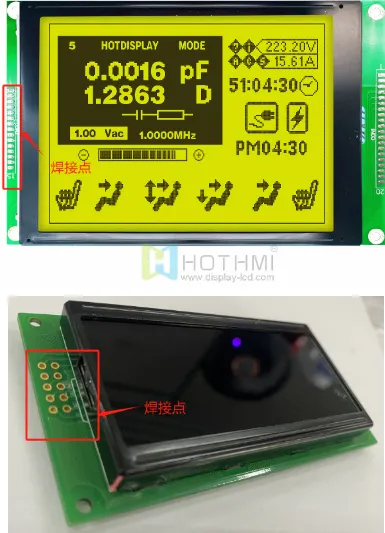

这种方法是把液晶屏的引脚焊接在PCB板上的，根据PCB板的特殊情况，如果PCB板空间太少，元器件需要焊接在表面上；如果客户需要限定液晶屏到PCB板的距离，则除了需要定好PIN针的长度之外，在PCB板与液晶屏之间还可以贴垫海绵贴或者在四个角定做一定高度的座子，从而达到固定液晶屏的效果。（如图1所示）

焊接过程中使用的材料是锡，金属锡柔软，易弯曲，具有银白色金属光泽，熔点231.89℃，广泛应用于电子产品的焊接工艺中，PIN针一端连接显示屏各个线路，另一端连接PCB板，在连接处有铜质的圆孔作为链接端口如图2所示，锡溶解之后除了有导电作用，还具有固定作用，可将PIN针固定到PCB板上。

（图2）

斑马条：

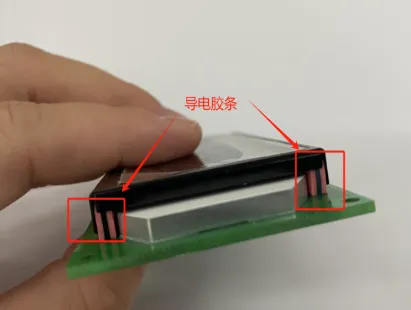

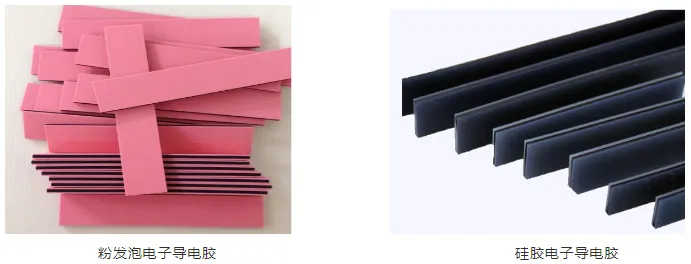

硅胶导电条又称导电胶条，俗称斑马条(Zebra Connector/Elastomeric Connector)，是藉由导电硅胶与绝缘硅胶层层热压堆叠而形成如斑马纹路故而称作斑马条，用于连通两个电子元件的媒介桥梁，常用的有粉发泡电子导电胶和硅胶电子导电胶两种。这两种导电胶的特性可点击链接详细了解：

粉发泡和硅胶外层电子导电条有什么材质特性？

将导电条应用到液晶显示屏与PCB板的做法一般需要金属框贴才能将导电条固定到结构上，同时，在操作技术上比较严格，因为需要严谨地将线路一一对应好，不熟练的客户在组装过程中容易错位，导致线路错误。所以一般地，这个操作只能在显示屏源头工厂完成。

Hot Display 限位孔+卡口方式：

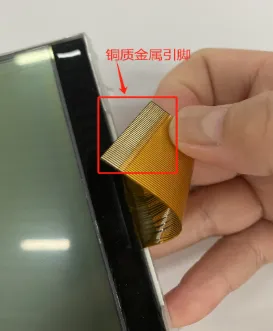

无论是PIN针焊接还是使用导电条，在安装操作上都不是最简单的，为使客户在组装过程中更节约人工成本，简化液晶显示屏与PCB板的链接操作过程，Hot Display 开启了一种新的组装方案。首先是排线的升级，我们引入了软排线FPC。将所有线路包括背光的正负极，都整个到一片特殊材质的软薄膜上，在排线末端使用铜质引脚作为链接端，然后将引脚部分与PCB板上的接口链接即可。

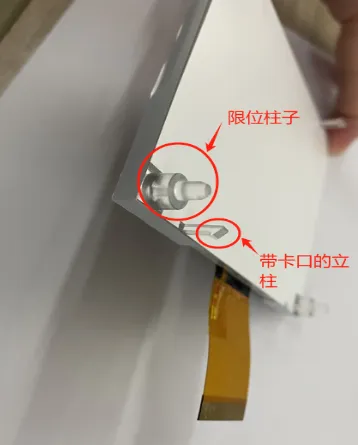

那么，如何固定显示屏和PCB板到结构上呢？如果客户要求PCB板和液晶显示屏之间需要有一定距离，这种利用了软排线链接方式的结构，又如何能按客户要求完成得了呢？在这里，Hot Display使用了限位孔+卡口的组合方式。也就是，我们在PCB板安排了孔位，我们称之为限位孔。对应的，在液晶显示屏背光板上配置了对应的柱子，称之为限位柱。限位柱子的高度就成为了PCB板和液晶显示屏之间的距离了，这个距离可以按照客户要求进行定制，将柱子插到PCB板限位孔中即可固定整体的结构了，同时，我们在背光板上设计了带有扣子的立柱，在限位柱和卡扣柱的互相作用下，PCB板将会被牢固地卡住。这种方式既可以保证了PCB板和液晶显示屏之间的距离，又保证了PCB板牢固不移位。同时，由于这种组装方式操作简单，会为客户节约一部分来自人工操作的费用。

更多的解决方案以及需求，请直接联系我们！
