eDP接口和Lvds接口有什么区别以及产品介绍
2024-06-11
630
2024-06-11
630
eDP(Embedded DisplayPort)和LVDS (Low Voltage Differential Signaling)eDP(Embedded DisplayPort) 都是工控机中常用的连接显示屏或显示器的视频信号连接口。
eDP接口的介绍：
eDP是一种基于DisplayPort架构和协议的一种内部数字接口。 可以用较简单的连接器以及较少的引脚来传递高分辨率信号，且能够实现多数据同时传输。适用于平板电脑、笔记本、一体机、未来新型大屏幕高分辨率手机。
eDP的优点：
微封包结构可同时传输多数据。
数据传输速率高，4PIN EDP屏幕传输速率可达21.6Gbps。
尺寸小，宽度为26.3mm，厚度为1.1mm，有利于产品的轻薄化。
电路简单，无需LVDS转换电路，设计更加简单。
电磁干扰较小。
具有强大的版权保护功能。
Hot Display eDP接口的产品推荐：

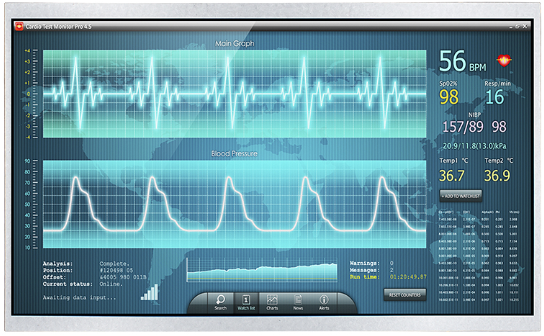

型号: 11.6寸 IPS 1920x1080分辨率 高亮度阳光下可读TFT 工业显示屏 工控屏 TFT-H116D01FHIWZKN30
类型：TFT横屏
显示像素：1920x1080
外形尺寸(mm) ：267.72x164.42
VA尺寸(mm)：11.6
AA尺寸(mm) ：11.6
有效尺寸mm：256.32x144.18
应用：车载，医疗，工控
视角：全视角
背光/亮度：1000cd/m2
引脚：30pin
接口方式：EDP
特殊说明：抗静电ESD 8KV
工作温度：-20~70℃
供电电压：3.3V
驱动芯片：T.B.D
eDP接口的介绍：
LVDS:一种差分传输技术，可在仅使用低电压的情况下，提供高速、低功耗的数据传输。LVDS接口可以支持高达10 Gbps的传输速率，并且在长距离传输时表现出良好的抗干扰性能。它广泛应用于医疗设备、工控设备和汽车显示屏等领域。
Lvds物理电路工作示意图
LVDS接口的优点：
LVDS接口具有多种优势，使其成为工业应用中的理想选择。 首先，它支持高分辨率和高刷新率的显示，能够满足工厂自动化和监控系统对清晰图像显示的需求。 其次，LVDS接口具有低功耗特性，可以降低整个系统的能耗，符合节能环保的要求。 此外，LVDS接口还具备高可靠性和稳定性，可以在恶劣工作环境下长时间运行，不易受到外界干扰。
Hot Display LVDS接口产品推荐：
4.3英寸800x480点阵TFT液晶显示屏模块 宽温 IPS全视角 阳光下可读 LVDS兼容工控机主板
▶ 型号: TFT-H043A13SVIST6N40
▶ 类型：TFT宽温显示屏
▶ 显示像素：800x480 点阵
▶ 外形尺寸（mm）：105.50x67.15x3.05
▶ 显示英寸：4.3"
▶ 有效尺寸（mm）：95.04x53.856
▶ 应用：工控机，智能设备
▶ 可视角度：IPS(U80/D80/L80/R80)
▶ 亮度：1000cd/m2
▶ 引脚：FPC-40PIN
▶ 接口：LVDS 24-Bit
▶ 特别提醒：防静电ESD 8KV
▶ 工作温度：-40~80℃
▶ 电源电压：3.3V
▶ 驱动芯片：ST7262
▶ 阅读更多
4寸方形TFT液晶模块显示屏 720X720px 高清/ST7701S/LVDS接口/IPS/带电容触摸屏
▶ 型号: TFT-H040A22DKINV3C30
▶ 产品类型：TFT方形电容屏
▶ 显示像素：720x720 Px
▶ 外形尺寸（mm): 80.150x83.2x3.8
▶ 显示英寸：4.0"
▶ 有效尺寸（mm)：71.928x71.928
▶ 应用：Linux/industrial control/RK
▶ 可视角度：IPS全视角
▶ 亮度：350cd/M²
▶ 引脚：FPC-30PIN
▶ 接口：LVDS
▶ 特别说明：防静电ESD 8KV
▶ 工作温度：-30~80℃
▶ 电源电压：3.3V
▶ 驱动芯片：ST7701S
▶ 电容驱动：GT911
▶ 阅读更多

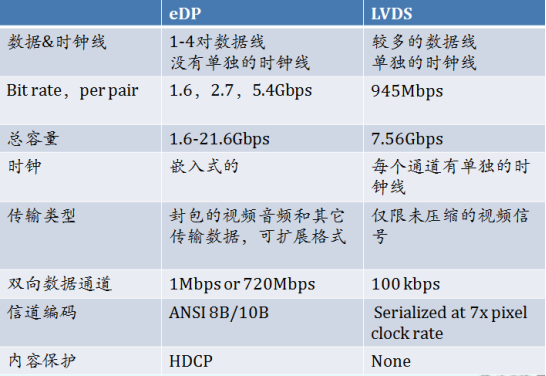

eDP接口与LVDS接口的对比
LVDS（Low Voltage Differential Signaling）是一种低压差分信号技术接口，是NS（美国国家半导体）公司开发的一种数字视频信号传输方式。它旨在克服TTL电平传输宽带高码率数据时功耗大、电磁干扰大的缺点。
LVDS接口和eDP接口都具有各自的优势。在选择时，您应该根据具体的应用需求进行权衡，考虑传输速率、功耗控制、成本和系统兼容性等因素。只有通过全面的比较和评估，才能确保选择最适合的接口，优化工业设备的性能和功能。
