LCD和CTP接口介绍-RS232接口

将 MCU（微控制器单元）或 MPU（微处理器单元）或 CPU（中央处理器）与 LCD 连接有多种方法，RS232接口是其中的一种。

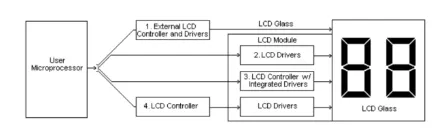

图1 MCU与LCD的连接

基础知识导入（一）：LCD驱动波形

LCD不能用DC（直流电）驱动，必须用AC（交流电）驱动，并且总电流必须为零。否则，液晶材料迟早会被损坏。

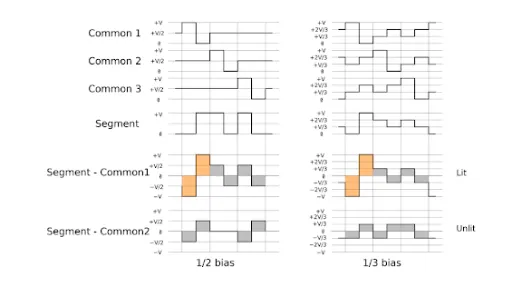

图2 LCD驱动波形

基础知识导入（二）：LCD 控制器与驱动器

驱动器 IC 有两种类型：通用驱动器和分段驱动器。通用驱动器输出信号以创建行或行数。段驱动器输出必要的信号来创建字符或列。

控制器IC从MPU接收以ASCII或JIS代码写入的数据，并将该数据存储在RAM中。然后，该数据被转换为串行字符模式并传输至 LCD 驱动器 IC。

驱动器/控制器 IC 可能是图形模块中最常见的。该 IC 从 MPU 接收数据并将其存储在 RAM 中。此外，它还直接从 MPU 接受公共驱动程序和段驱动程序的命令。

RS232

RS232 是一种用于串行通信的标准协议，用于连接计算机及其外围设备，实现它们之间的串行数据交换。因为它获得了用于设备之间数据交换的路径的电压。

RS232 包括以下连接：

RX
VSS 信号地
VDD +5v

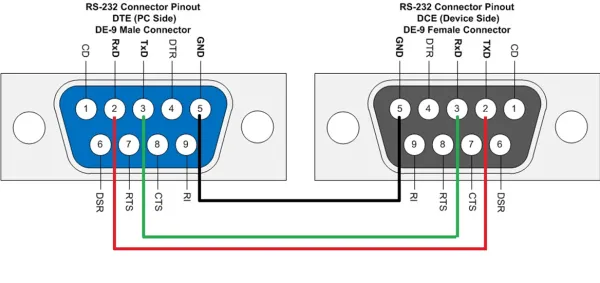

图3 RS232接口

RS-232 与后来的 RS-422、RS-485 和以太网等接口相比，具有较低的传输速度、较短的最大电缆长度、较大的电压摆幅、较大的标准连接器、没有多点能力和有限的多点能力。在现代个人计算机中，USB 已经取代了 RS-232 的大部分外围接口角色。目前很少有计算机配备 RS-232 端口，因此必须使用外部 USB 到 RS-232 转换器或带有一个或多个串行端口的内部扩展卡来连接 RS-232 外围设备。尽管如此，由于其简单性和过去的普遍性，RS-232 接口仍然被使用——特别是在工业机器、网络设备和科学仪器中，短距离、点对点、低速有线数据连接就足够了.
