LCD和CTP接口介绍-USB 接口
2024-03-20
1240
2024-03-20
1240

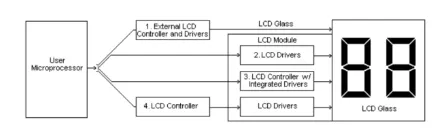

图1 MCU与LCD的连接
LCD不能用DC（直流电）驱动，必须用AC（交流电）驱动，并且总电流必须为零。否则，液晶材料迟早会被损坏。

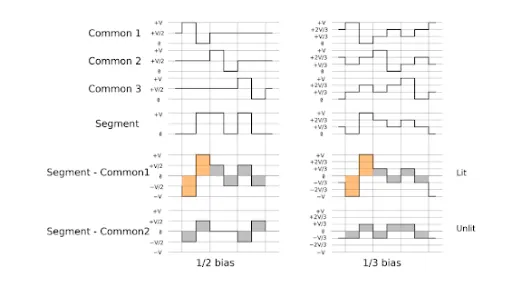

图2 LCD驱动波形
驱动器 IC 有两种类型：通用驱动器和分段驱动器。通用驱动器输出信号以创建行或行数。段驱动器输出必要的信号来创建字符或列。
控制器IC从MPU接收以ASCII或JIS代码写入的数据，并将该数据存储在RAM中。然后，该数据被转换为串行字符模式并传输至 LCD 驱动器 IC。
驱动器/控制器 IC 可能是图形模块中最常见的。该 IC 从 MPU 接收数据并将其存储在 RAM 中。此外，它还直接从 MPU 接受公共驱动程序和段驱动程序的命令。
通用串行总线 (USB) 是一种通用接口，可在设备和主机控制器（例如个人计算机 (PC)）之间进行通信。 它连接外围设备，如数码相机、鼠标、键盘、打印机、扫描仪、媒体设备、外部硬盘驱动器和闪存驱动器。 USB 规范已经有四代：USB 1.x、USB 2.0、USB 3.x 和 USB4。
它广泛用于电容式触摸屏连接。

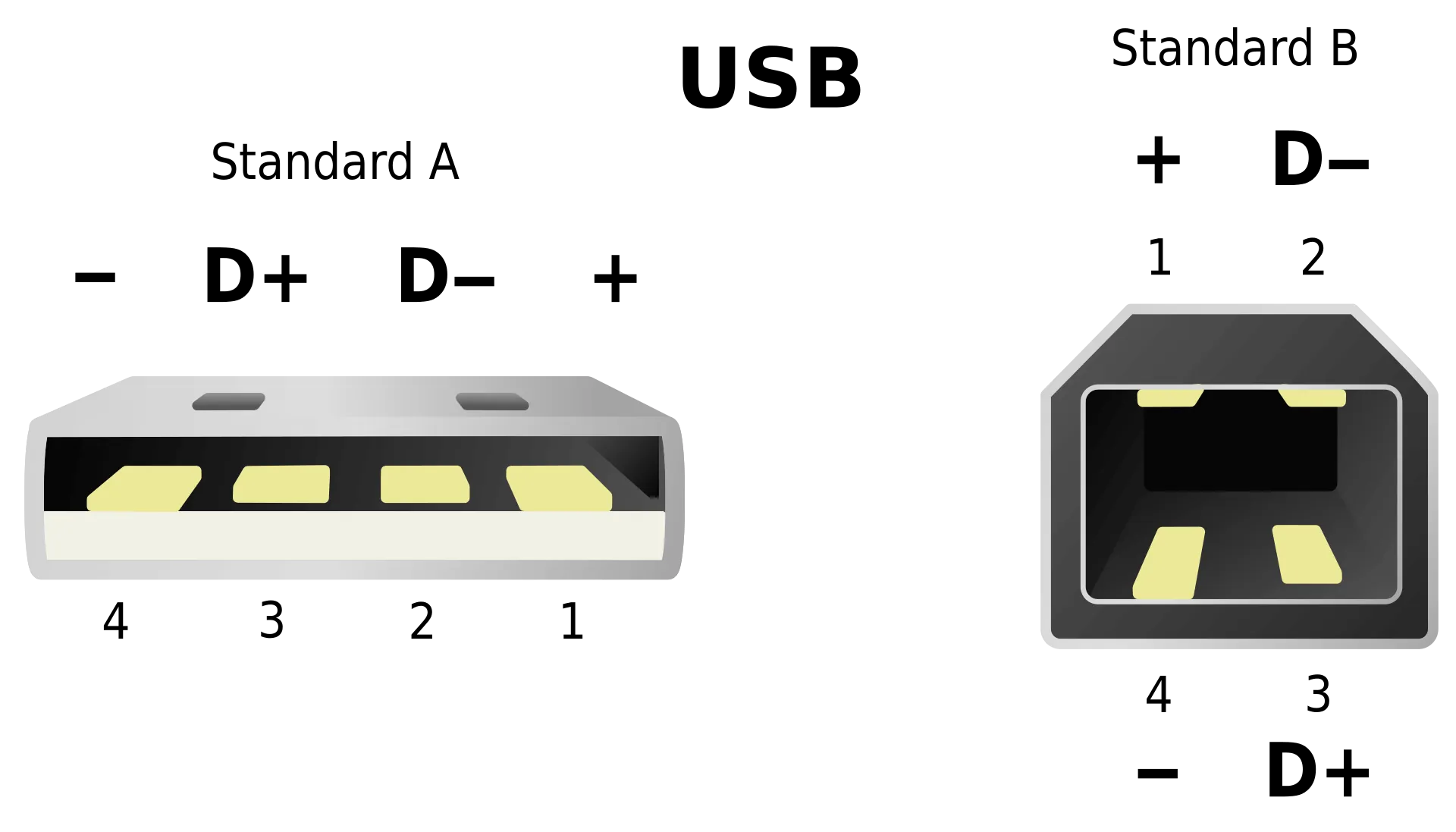

图 3 USB 接口
