LCD和CTP接口介绍-LVDS接口
2024-03-20
1052
2024-03-20
1052

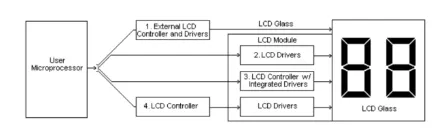

图1 MCU与LCD的连接
LCD不能用DC（直流电）驱动，必须用AC（交流电）驱动，并且总电流必须为零。否则，液晶材料迟早会被损坏。

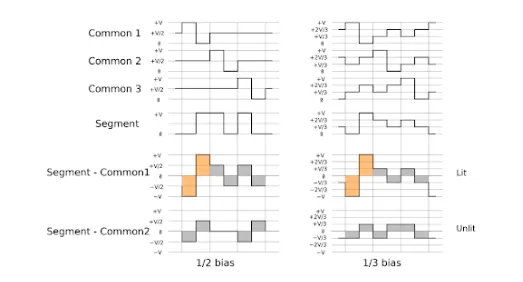

图2 LCD驱动波形
驱动器 IC 有两种类型：通用驱动器和分段驱动器。通用驱动器输出信号以创建行或行数。段驱动器输出必要的信号来创建字符或列。
控制器IC从MPU接收以ASCII或JIS代码写入的数据，并将该数据存储在RAM中。然后，该数据被转换为串行字符模式并传输至 LCD 驱动器 IC。
驱动器/控制器 IC 可能是图形模块中最常见的。该 IC 从 MPU 接收数据并将其存储在 RAM 中。此外，它还直接从 MPU 接受公共驱动程序和段驱动程序的命令。
LVDS（低压差分信号）是一种电子数字信号标准，可以通过廉价的双绞铜电缆以非常高的速度运行。
最常用于大面板 (>7”)

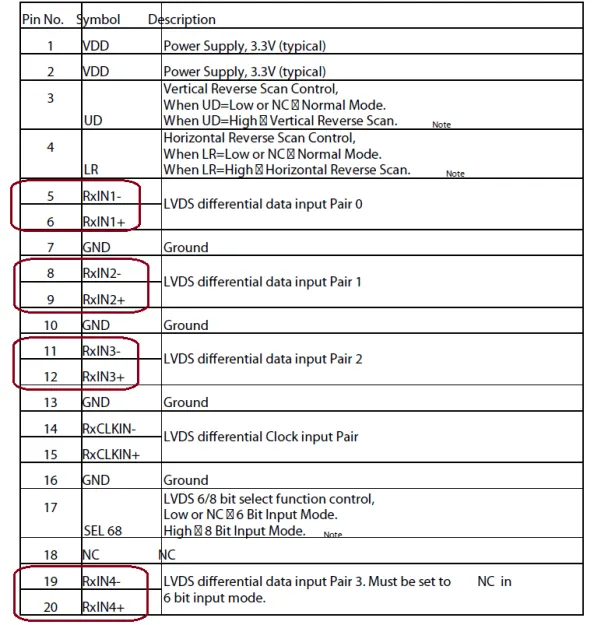

图 9 LVDS 接口示例
有关LVDS相关产品，您还可以这这里找到。
