LCD和CTP接口介绍-SPI接口

将 MCU（微控制器单元）或 MPU（微处理器单元）或 CPU（中央处理器）与 LCD 连接有多种方法，SPI接口是其中的一种。

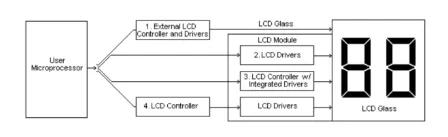

图1 MCU与LCD的连接

LCD不能用DC（直流电）驱动，必须用AC（交流电）驱动，并且总电流必须为零。否则，液晶材料迟早会被损坏。

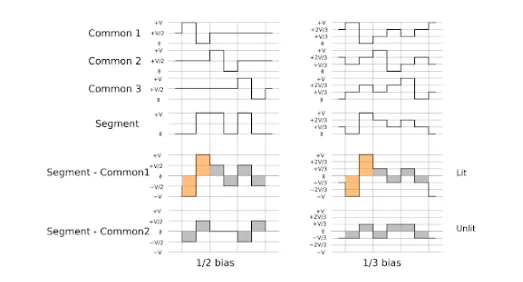

图2 LCD驱动波形

驱动器 IC 有两种类型：通用驱动器和分段驱动器。通用驱动器输出信号以创建行或行数。段驱动器输出必要的信号来创建字符或列。

控制器IC从MPU接收以ASCII或JIS代码写入的数据，并将该数据存储在RAM中。然后，该数据被转换为串行字符模式并传输至 LCD 驱动器 IC。

驱动器/控制器 IC 可能是图形模块中最常见的。该 IC 从 MPU 接收数据并将其存储在 RAM 中。此外，它还直接从 MPU 接受公共驱动程序和段驱动程序的命令。

SPI（串行外设接口总线）包括以下 4 条线：

SCLK：串行时钟（从主机输出）；

MOSI：主输出，从输入（从主输出）；

MISO：主输入，从输出（从从输出）；

SS：从机选择

用于单数、字符、图形LCD、小型TFT、部分CTP

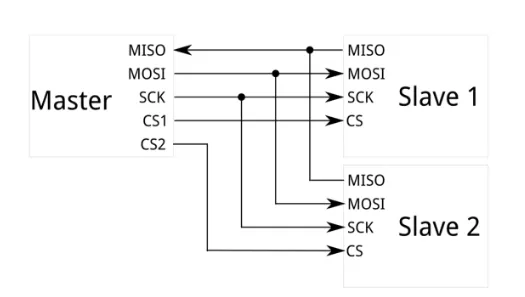

图 3 4 线 SPI 接口

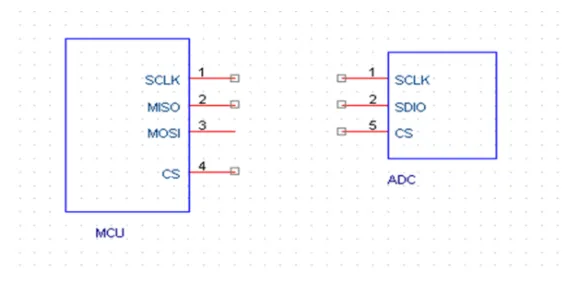

图 4 3 线 SPI 接口

有关SPI相关产品，您还可以这这里找到。
