LCD和CTP接口介绍-串行接口

将 MCU（微控制器单元）或 MPU（微处理器单元）或 CPU（中央处理器）与 LCD 连接有多种方法，串行接口是其中的一种。

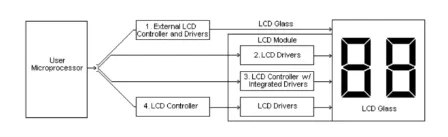

图1 MCU与LCD的连接


基础知识导入（一）：LCD驱动波形

LCD不能用DC（直流电）驱动，必须用AC（交流电）驱动，并且总电流必须为零。否则，液晶材料迟早会被损坏。

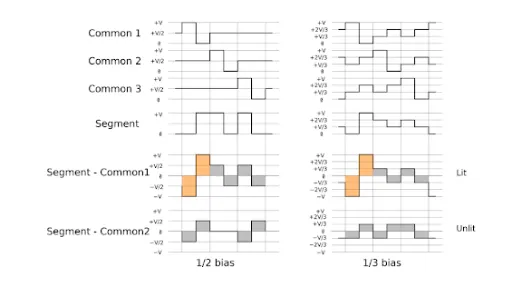

图2 LCD驱动波形


基础知识导入（二）：LCD 控制器与驱动器

驱动器 IC 有两种类型：通用驱动器和分段驱动器。通用驱动器输出信号以创建行或行数。段驱动器输出必要的信号来创建字符或列。

控制器IC从MPU接收以ASCII或JIS代码写入的数据，并将该数据存储在RAM中。然后，该数据被转换为串行字符模式并传输至 LCD 驱动器 IC。

驱动器/控制器 IC 可能是图形模块中最常见的。该 IC 从 MPU 接收数据并将其存储在 RAM 中。此外，它还直接从 MPU 接受公共驱动程序和段驱动程序的命令。


串行接口

串行接口包括：I2C、SPI、RS232

优点：连接更少，硬件成本更低

缺点：软件更复杂
